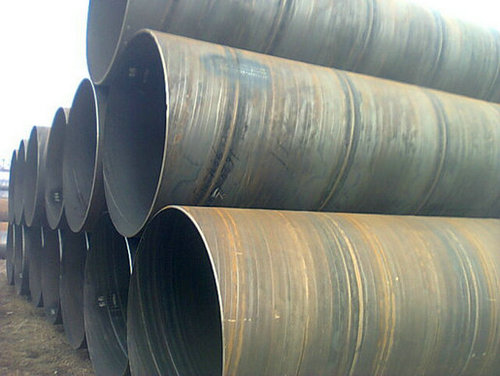

友發螺旋焊管的技術要求涵蓋焊接間隙控制、生產工藝標準、質量檢測規范等多個維度，以下為具體說明：

　　一、焊接間隙控制要求

　　間隙尺寸標準

　　根據管道用途與工作條件設定間隙范圍，需通過量具、千分尺或激光測量儀精確測量，確保焊接強度與密封性。

　　間隙過大易導致焊縫強度不足，間隙過小則可能引發未焊透缺陷，均需通過尺寸比對進行工藝調整。

　　間隙形狀與清潔度

　　間隙形狀需符合圓形、橢圓形或方形等工藝標準，匹配焊接材料特性與焊接工藝需求。

　　焊接前需徹底清除間隙內雜質與污染物，防止夾渣、氣孔等缺陷，保障焊縫質量。

　　二、生產工藝技術標準

　　原料與成型工藝

　　采用厚度2-12mm的優質鋼板，經切割、預彎、翻邊、卷制等工序加工成螺旋管坯，要求表面平整無缺陷。

　　通過螺旋成型機控制成型參數，確保鋼管直徑、壁厚精度，成型后采用高頻感應焊或埋弧焊技術完成焊接。

　　防腐與修整工藝

　　焊接完成后進行除銹處理，清除表面氧化物與雜質，隨后噴涂防腐涂層提升抗腐蝕性能。

　　管端切割修邊確保尺寸精度，通過三輥式或四輥式輥壓機調整外徑、壁厚等參數，使產品符合標準要求。

　　三、質量檢測技術規范

　　檢驗項目與標準

　　執行GB/T 9711-2017、GB/T 3091-2015、SY/T 5037-2012等標準，涵蓋尺寸偏差、化學成分、力學性能等檢測內容。

　　具體要求包括外徑偏差±0.75%(外徑<508mm時±3.0mm)、壁厚偏差±10%、屈服強度295-490MPa、抗拉強度415-630MPa等。

　　檢測方法與流程

　　采用目視檢查、無損檢測(超聲波探傷、X射線檢測)、水壓試驗等手段驗證焊縫質量與承壓能力。

　　靜水壓試驗按P=2ST/D公式計算壓力值，穩壓時間根據管徑分級(D<508mm時<5秒，D≥508mm時<10秒)，確保無滲漏。
